Сварочный Проект Горилла V2 (DXF, PDF)

Сварочный Проект Горилла V2 (DXF, PDF)

Задавайте любые вопросы, отвечу на все.

Это цифровой продукт (физического продукта нет), предназначенный для самостоятельного изготовления изделий из листового металла. Вы должны уметь вырезать детали на металлорежущем станке с ЧПУ или вручную удобным режущим инструментом по трафарету (например УШМ). Также вы должны уметь гнуть детали на гибочном станке или вручную, в конце сваривая детали между собой по инструкции и, при желании, зачищая и крася готовое изделие.

Чертежи на английском, но все понятно и я помогу разобраться.

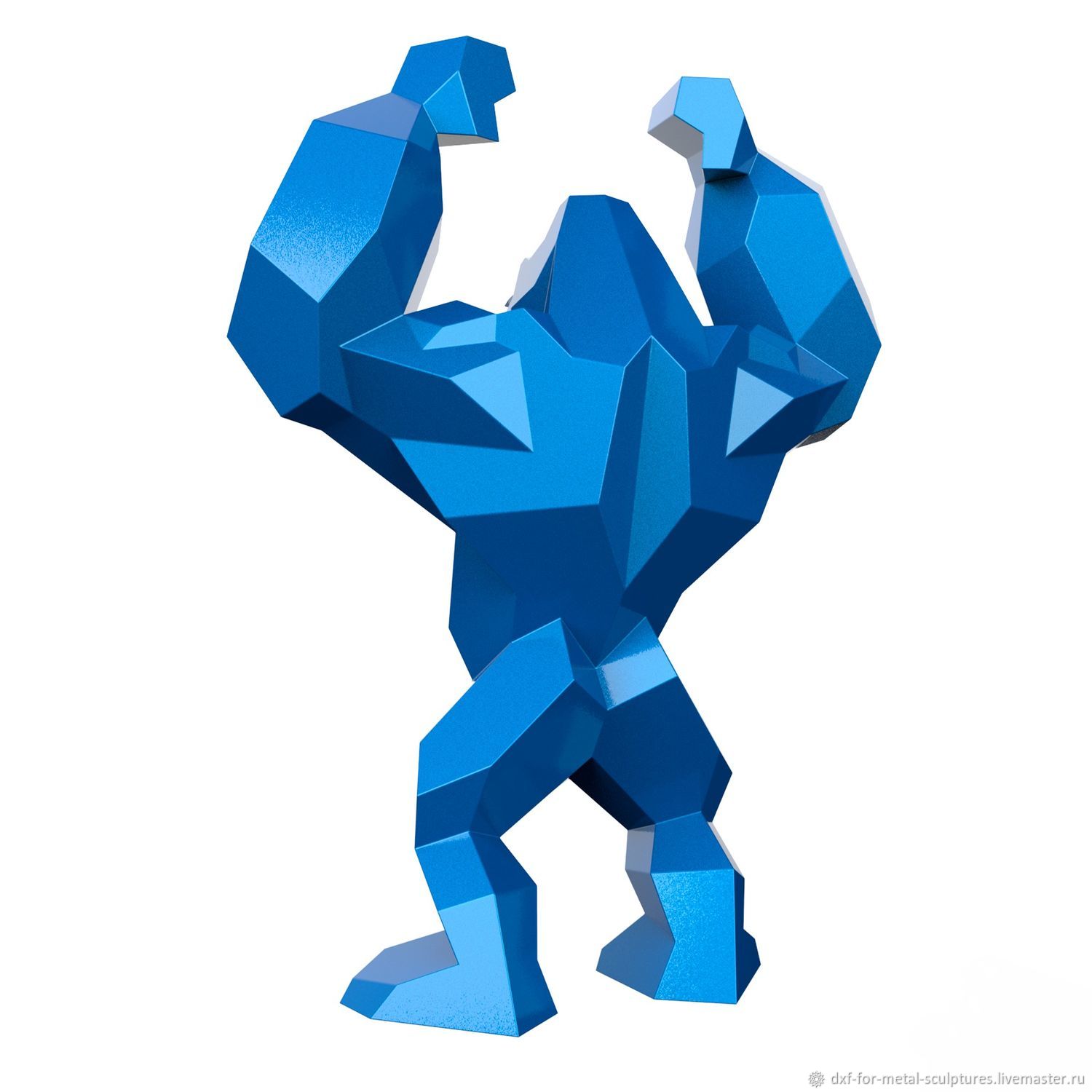

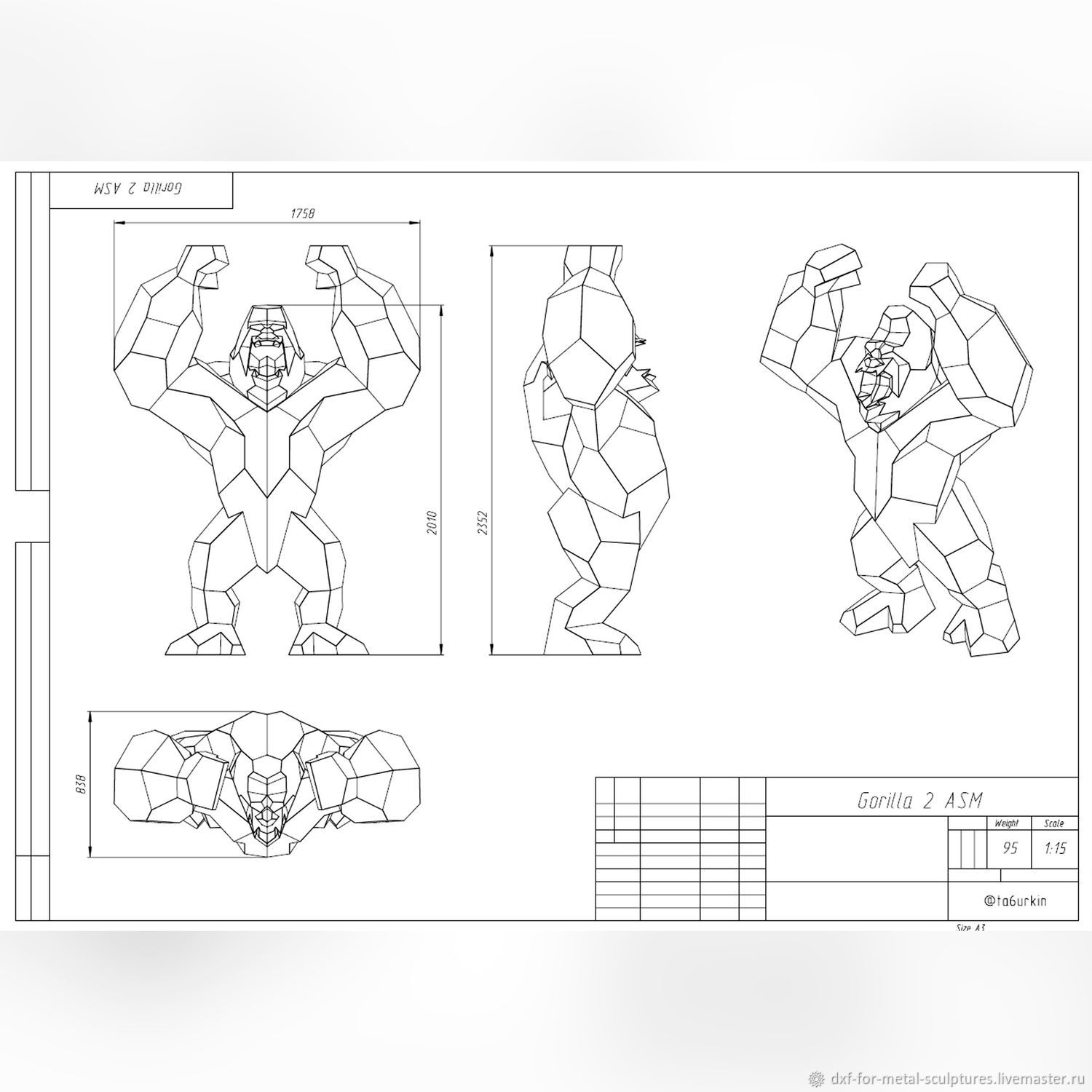

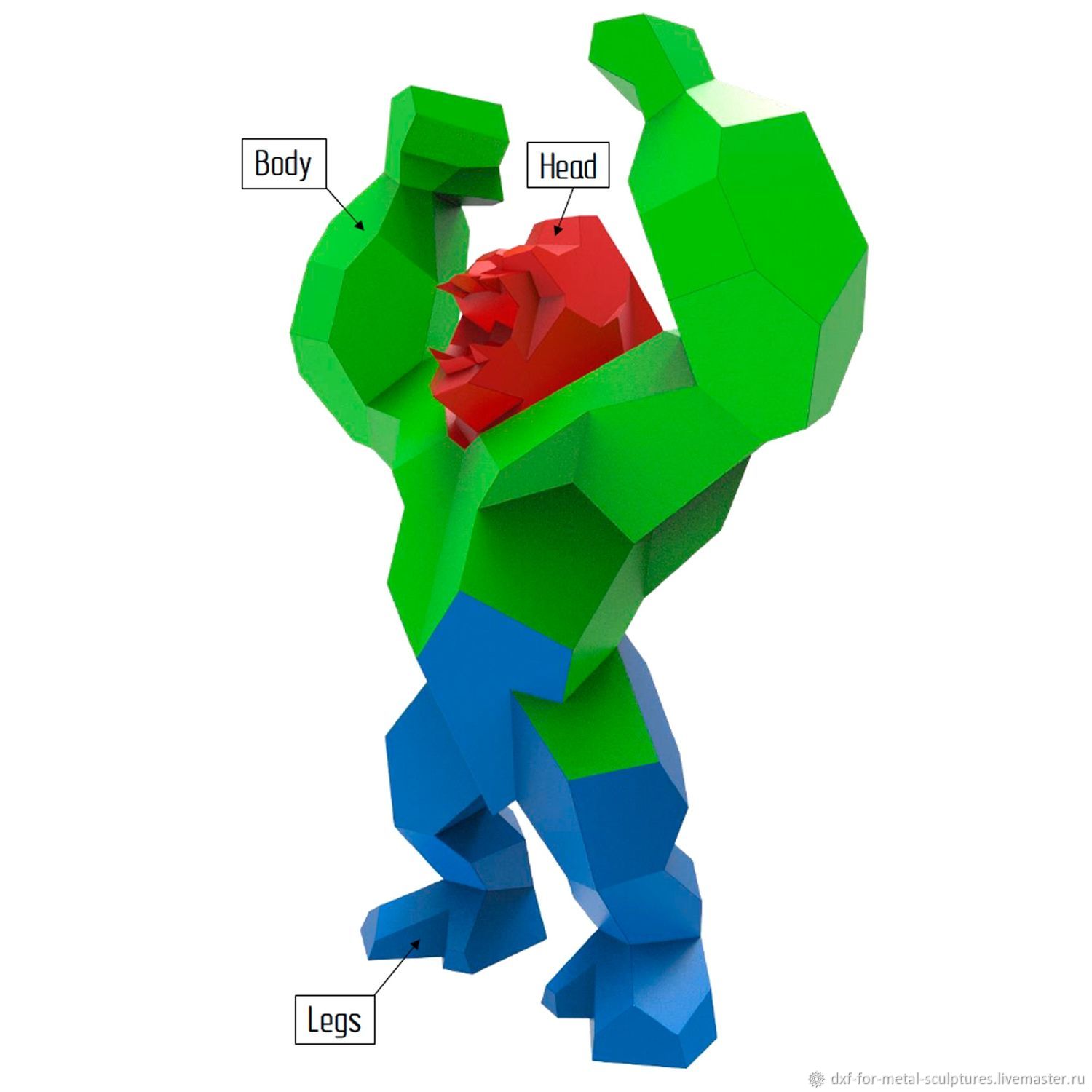

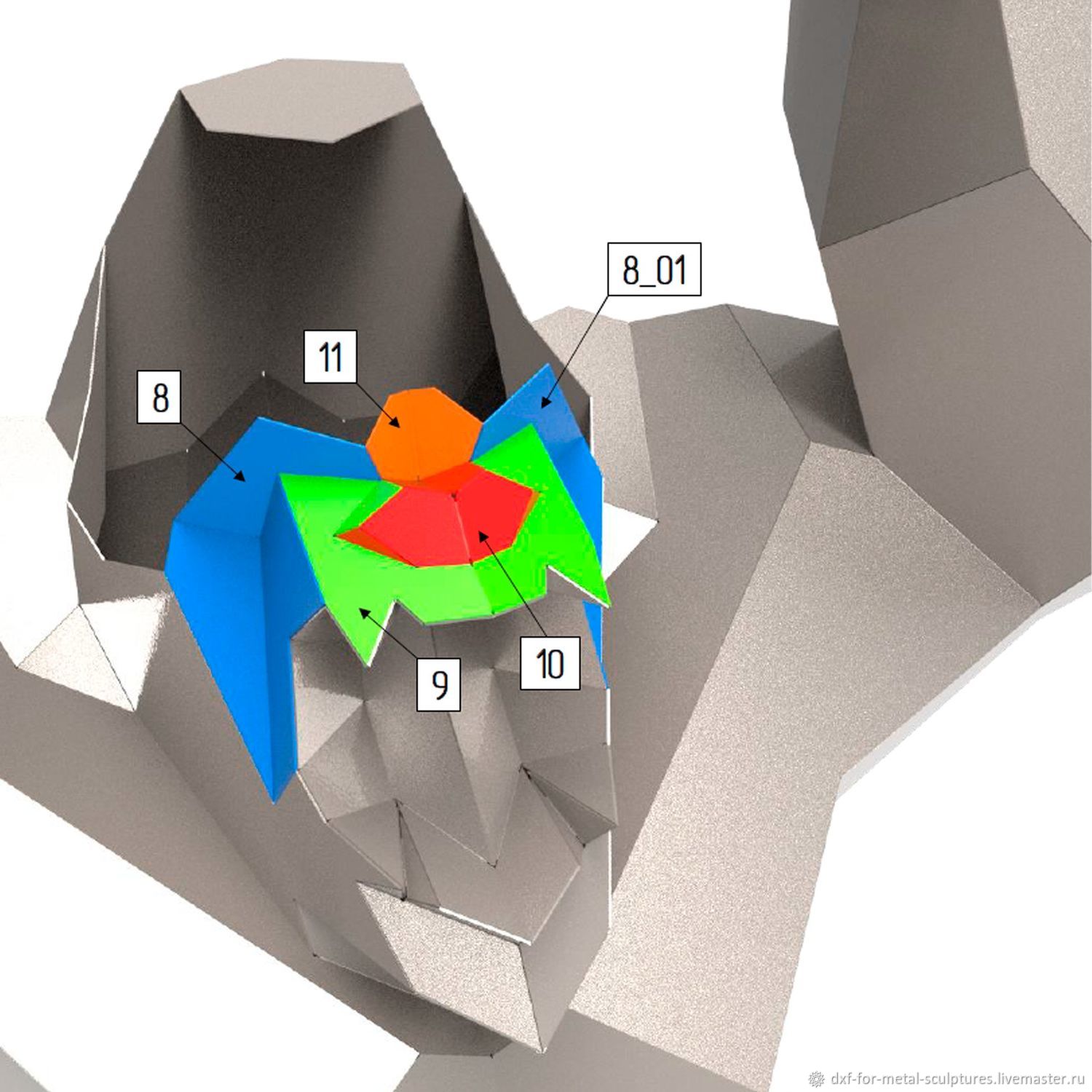

Горилла V2 подразумевает изготовление из стали толщиной 1,5 мм и радиусом изгиба 1 мм. Вес скульптуры составляет около 95 кг. Всего состоит из 53 деталей. Конструкторская документация включает 36 страницы, 33 из которых являются чертежами для гибки. Инструкция содержит 28 страниц с порядком сборки. Детали с индексом “_01” в инструкции представляют собой детали загнутые зеркально чертежу. Линия сгиба проводится вдоль вырезов в детали в соответствии с чертежом. Архив включает в себя: dxf (53 шт.- файлы отдельно и на листах) , Чертежи (36 страницы), инструкции (28 страниц). Габаритные размеры скульптуры (ДхШхВ): 838х1758х2352 мм.

Проект содержит слой гравировки. Гравировка расположена на внутренней стороне детали (направление изгиба на чертежах указано на внешней стороне детали). Название слоя резки “Cut”, слоя гравировки “Engrav”.

Данный цифровой продукт не подлежит распространению (в любом виде, печатном, цифровом и т.п.), он предназначен для вас и вашего производства.

Обратите внимание, что чертежи распространяются при условии, что ваше готовое изделие представляет собой готовую скульптуру, продажа сварочных комплектов по моим чертежам строго запрещена.

Проект отправляется в электронном виде на электронную почту в течение суток.

Спасибо и удачи в работе!
