Проект дома с бассейном

Эскизный проект ( раздел ЭП) индивидуального жилого 2-этажного дома с бассейном из кирпича. Общая площадь 726,21 м.кв., площадь 1-го этажа 420 м.кв., площадь 2-го этажа 305.43 м.кв., площадь застройки 865.13 м.кв.,максимальная высота 14,000 м. Размеры дома в осях 38.800 на 18.200 м.
Фундамент - монолитная железобетонная лента,
Под зону бассейна заливается отдельный железобетонный фундамент с основанием под чашу бассейна из перекрестных
железобетонных плит. Фундаментная стена
над уровнем грунта облицована камнем искусственным под натуральный.
Несущая конструкция дома по каркасно - стеновой структуре с системой из продольных несущих стен и поперечных самонесущих стен
и перегородок.
Наружные стены из рядового полнотелого кирпича 1НФ 250*120*65 М200 с водопоглощением 9% марка морозостойкости Ф 50-Ф 75 с Сертификатом Соответствия с теплоизоляцией минеральным утеплителем 100 мм и облицовочной отделкой фасада. Общая толщина наружной стены 630 мм. 1 этаж облицован натуральным камнем травертином.
2-ой этаж облицован декоративным кирпичом.
Внутренние несущие стены из полнотелого кирпича толщиной 380 мм и самонесущие 250 мм. Перегородки толщиной 130 мм .
Шахты инженерных коммуникаций из полнотелого кирпича толщиной 250 мм и 130 мм.
Перекрытие 1 -го и 2-го этажей - монолитная железобетонная плита.
Кровля двух типов. Над 2-х этажным зданием кровля вальмовая по деревянным несущим конструкциям, наружный водосток. Над 1-этажным зданием бассейна кровля плоская с разуклонкой не менее 2 гр. и внутренним водостоком.(скрытым).
Площади помещений даны без учета внутренней отделки стен. Расчетные площади даны по осям. Межэтажная лестница индивидуальная. Изготавливать по габаритным размерам помещения и дизайн проекту.
Наружные ступени крылец выполнять согласно проекту ландшафтного дизайна.
Отделка наружных стен прорабатывается в рабочем проекте на отделку фасадов.
По периметру здания рекомендуется выполнить отмостку из плитки или брусчатки с утеплением. Минимальная ширина отмостки 1,5 метра .
В результате вы получите Альбом формата А3 раздел ЭП 420 на 297 мм на 22 листах в электронном и распечатанном виде в следующем составе проекта
1.Титульный лист
2.Общие данные
3.План фундамента
4.План 1-го этажа

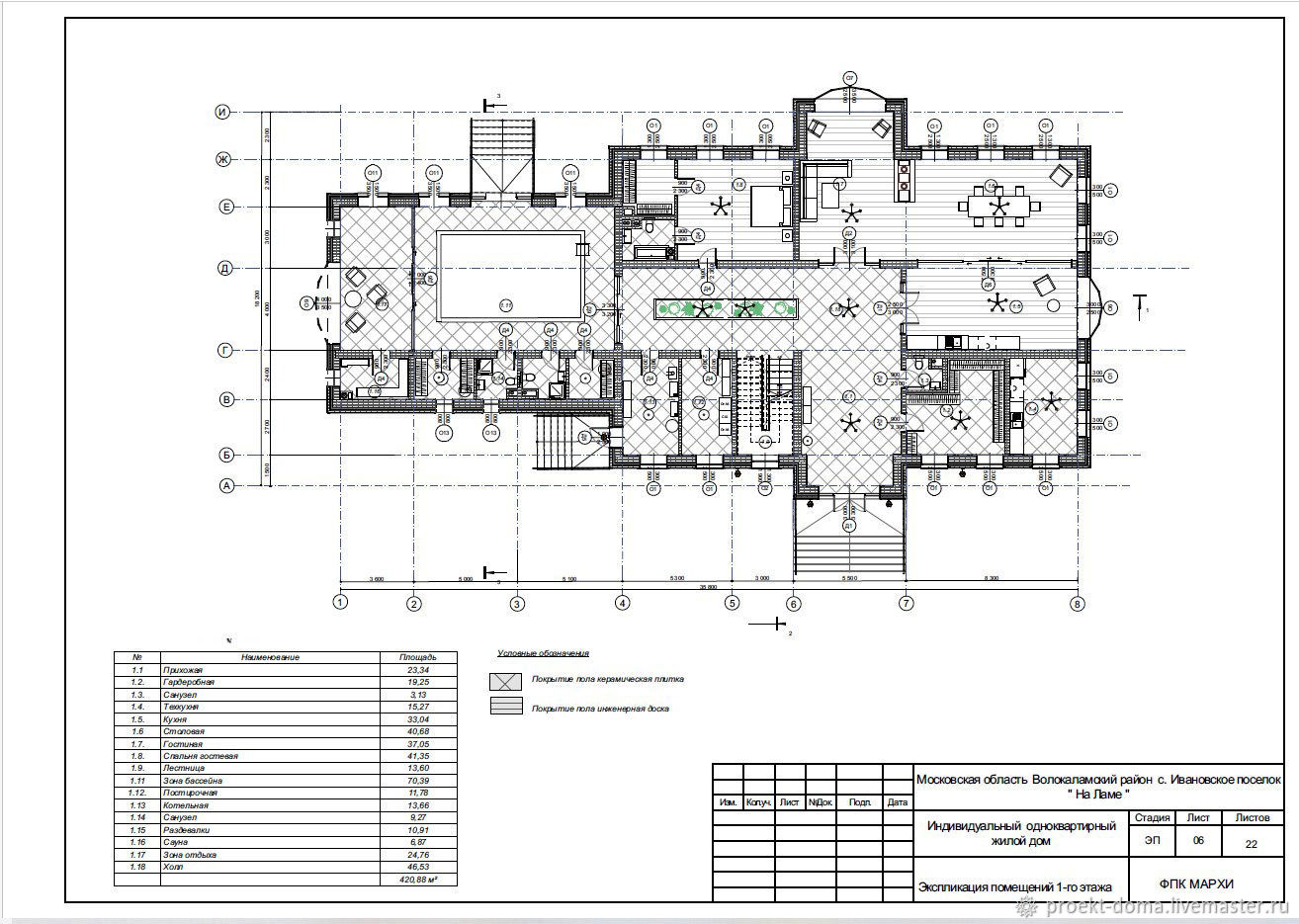

5.Экспликация 1-го этажа
6.План 2-го этажа

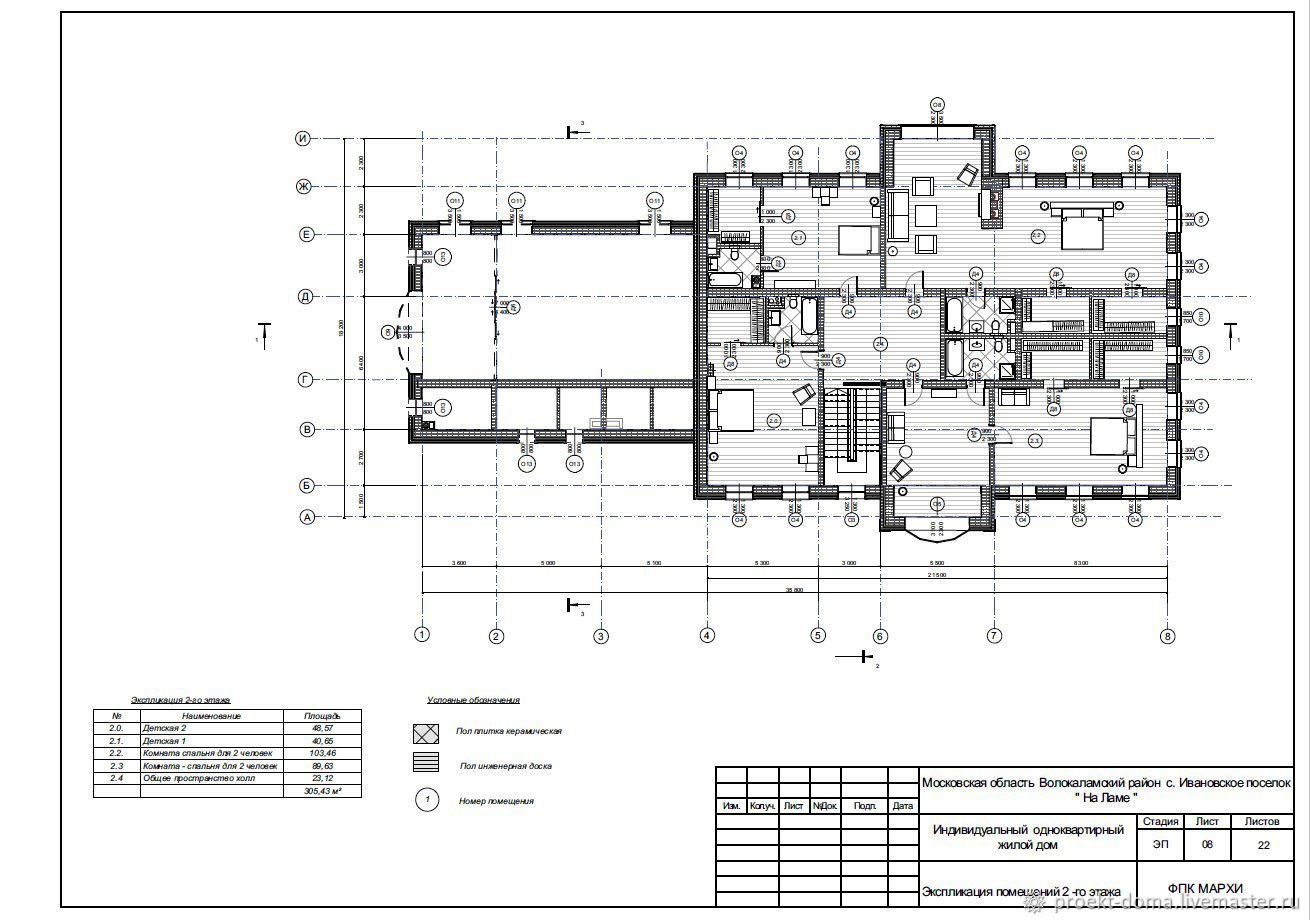

7.Экспликация 2-го этажа
8.Разрез 1-1
9.Разрез 2-2
10.Разрез 3-3
11.Ведомость окон
12. Ведомость дверей

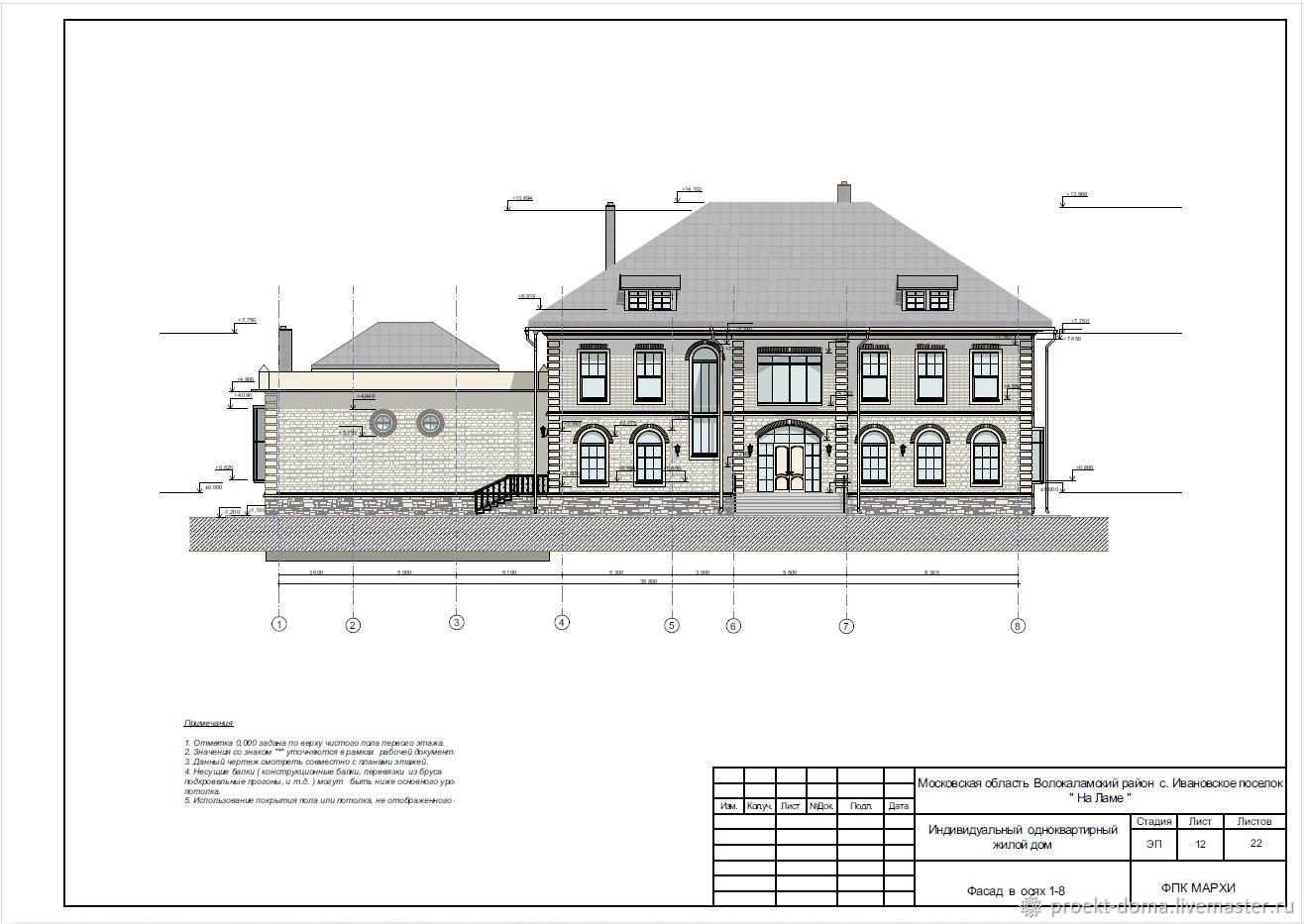

13.Фасад в осях 1-8

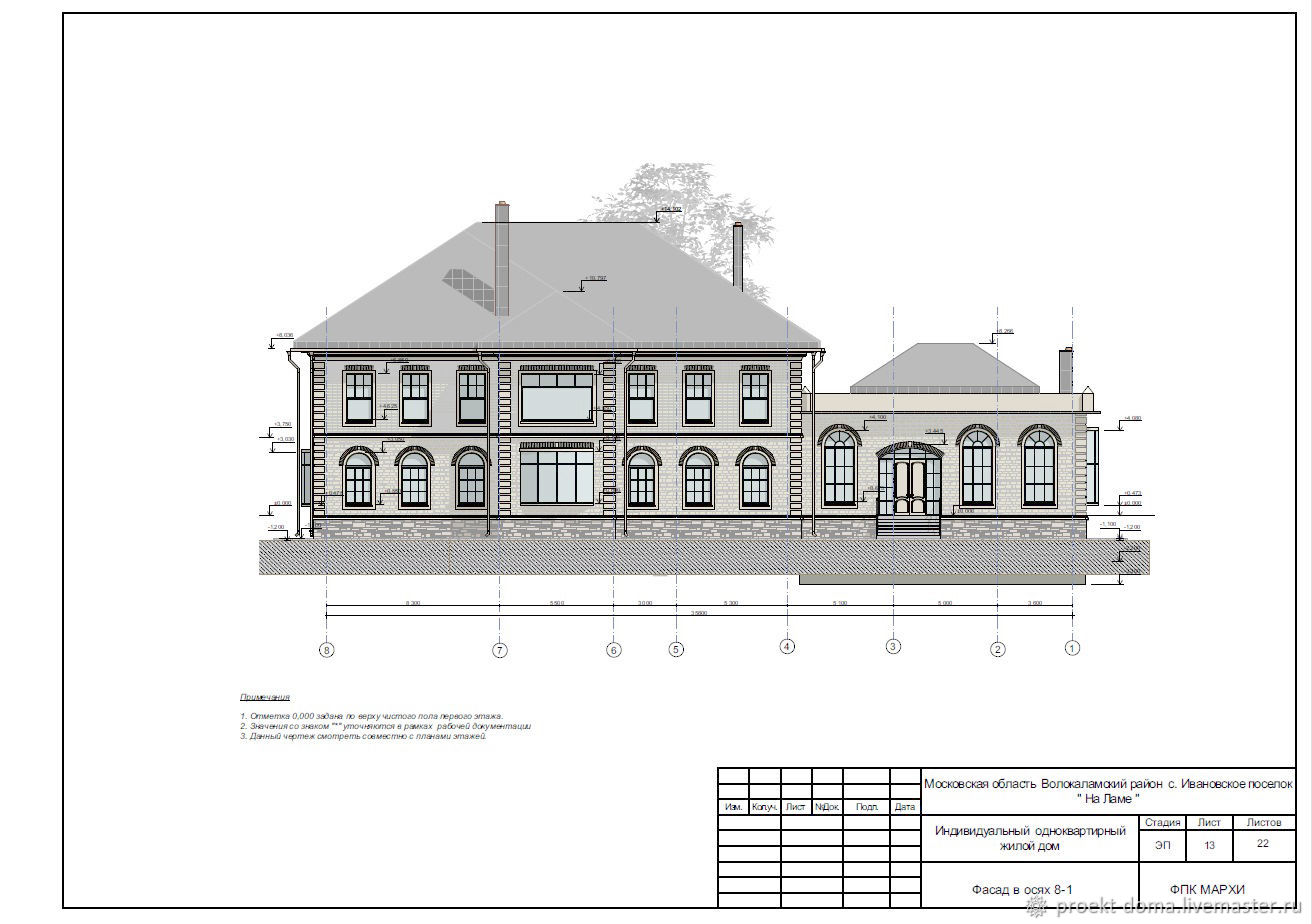

14.Фасад в осях 8-1
15.Фасад в осях А-И
16.Фасад в осях И-А
17.План кровли и водосточной системы
18. 3д модель вид №1
19. 3д модель вид №2
20.Перспективное изображение № 1
21.Перспективное изображение № 2
22.Перспективное изображение № 3
